分割器出現每轉動一下分割盤上的工位，總是跟對應工站出現一個固定角度偏位。2.分割器出現每次轉動停止后在往前轉一點角度。對于以上兩種現象我估計大多數設計者剛開始的時候跟我一樣處于懵逼狀態，初步認為可能是分割器質量問題。后來在一位調試經驗比教豐富的大師指點下讓我收獲頗豐。在這里。第1種問題有兩種方式導致1.設計的時候沒有按照分割器停止位置的孔分布來設計。（這種現象很少出現）。2.安裝轉盤的時候分，割器沒有停止位置安裝出現轉動錯位。在安裝的轉盤的時候必須將分割器入力軸的鍵槽口對準人面對側。在進行安裝轉盤

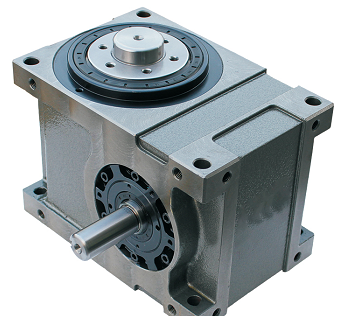

第二種問題同樣有以下幾種方式導致。1.凸輪分割器選型時分度角比較小，轉盤直徑大，轉速快，慣性比較大，轉動時沖過停止位置，停在了驅動角的邊緣，這樣就照成分割器在停下來后，由于慣性沖過一點點，類似這種情，況可以降低電機轉速，或者電機選擇制動電機，減少電機慣性，保證在分割器停止位置穩定的停下來。感應器的感應點必須放在停止角的中間位置，這樣有一個好處就是電機過轉或者，少轉都不會影響轉盤出現上述情況。如果把感，應點放在停止角和分度角交匯處就會因為電機,過轉出現轉動后過沖現象。分割器的基本原理：機構：僅由一個凸輪和轉塔組合而成的簡單機構，提供所需的各種型式間歇運動。傳動：機構以停止－轉位－停止的方式運動，停止時不需要鎖定元件即可定位。運動：由于機構的精密設計，傳動裝置運轉平順且無震動和噪音。分度：分割器的分割準確度取決于各個零件的精密配合，基本精度為±30秒，如有特殊要求可達到更高的分割準確度。性能：在凸輪曲線的特殊設計，使分割器在高速運轉時減少了凸輪與滾子間的沖擊。曲線：因應用途不同提供所需的曲線：一、變形梯型曲線 二、變形正弦曲線 三、變形等速曲線。
